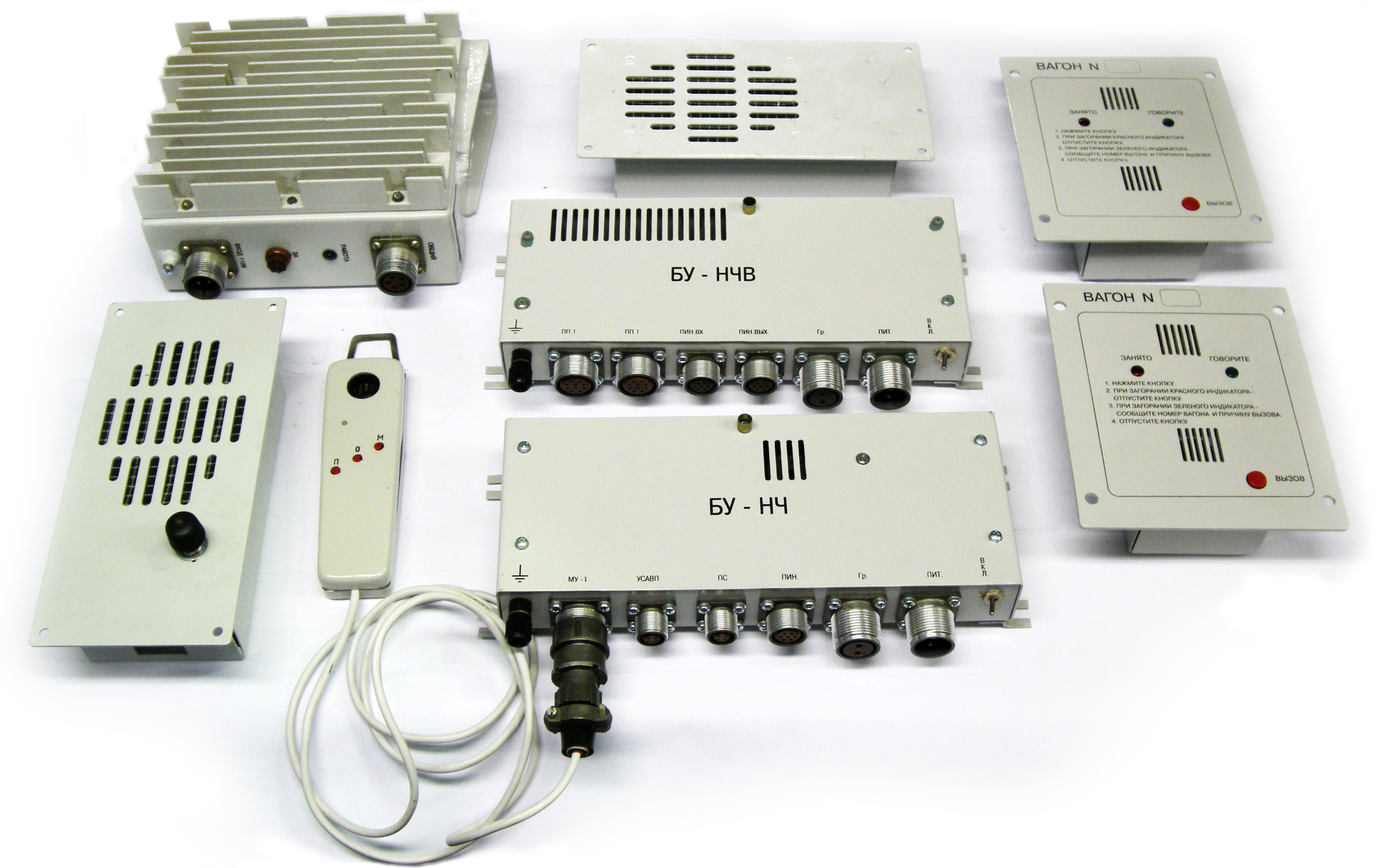

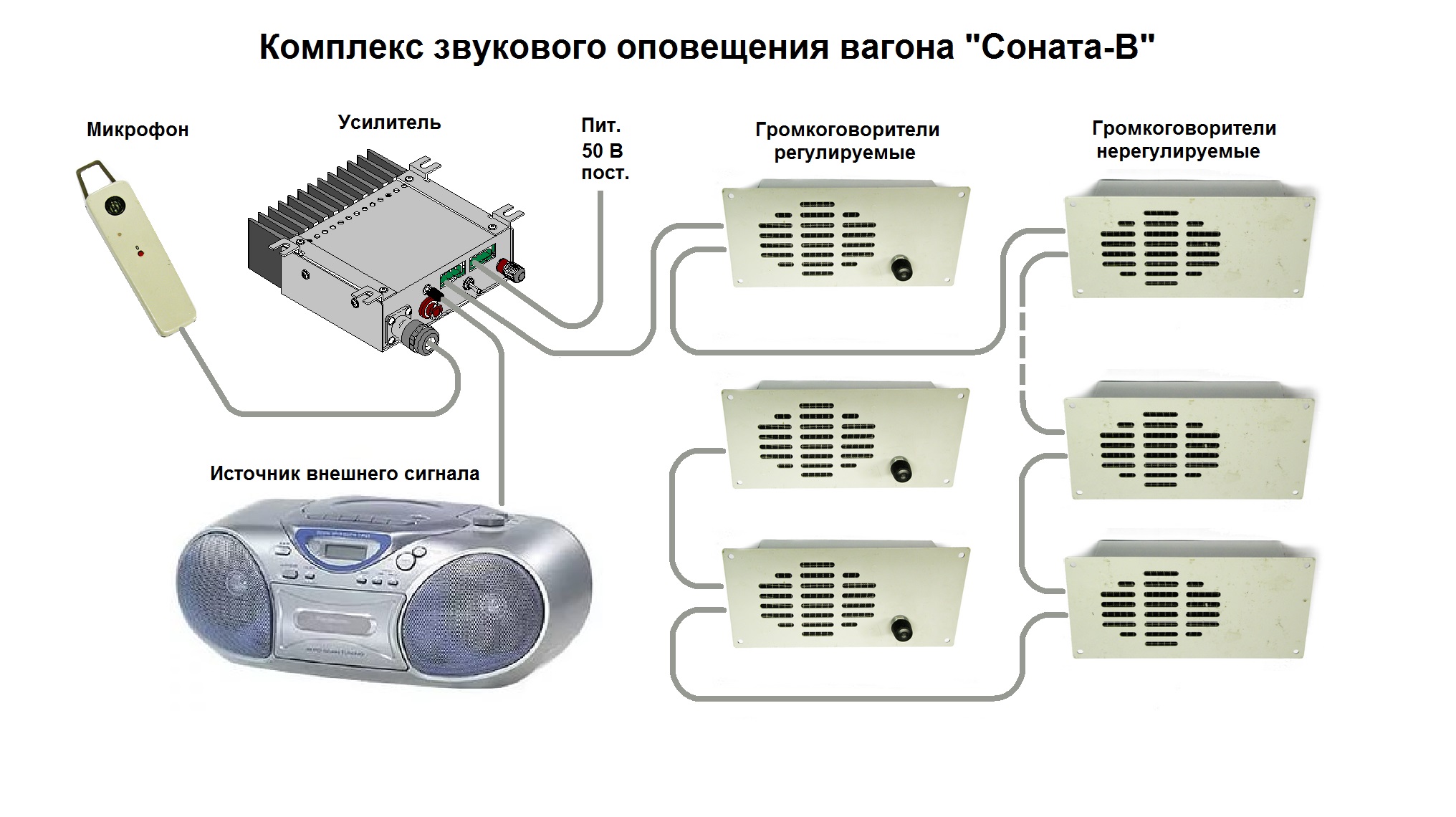

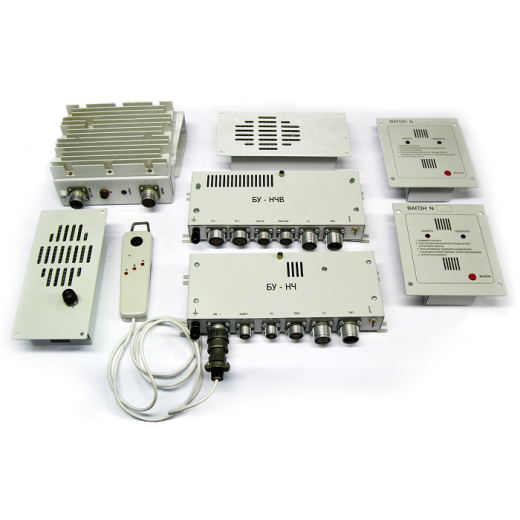

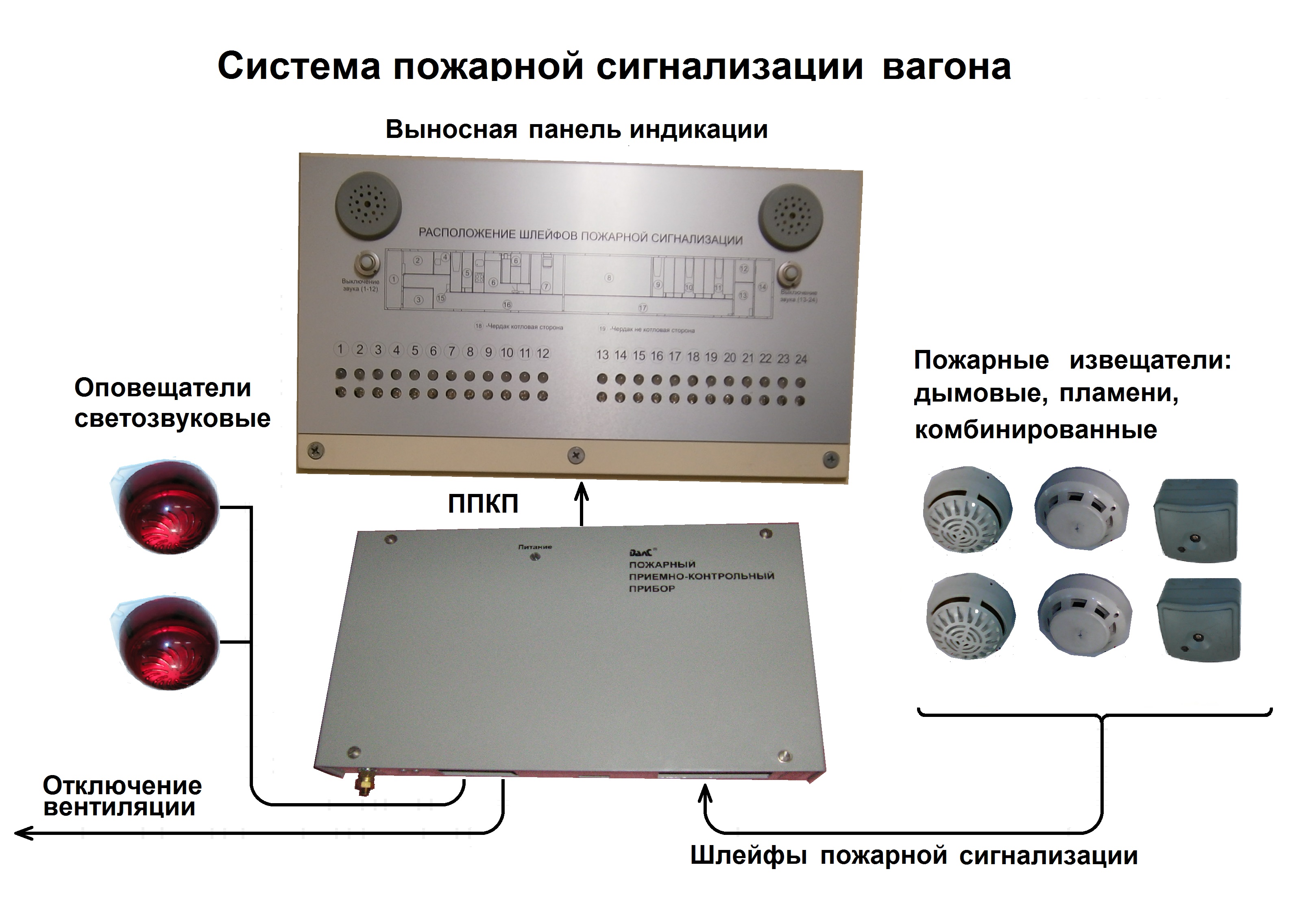

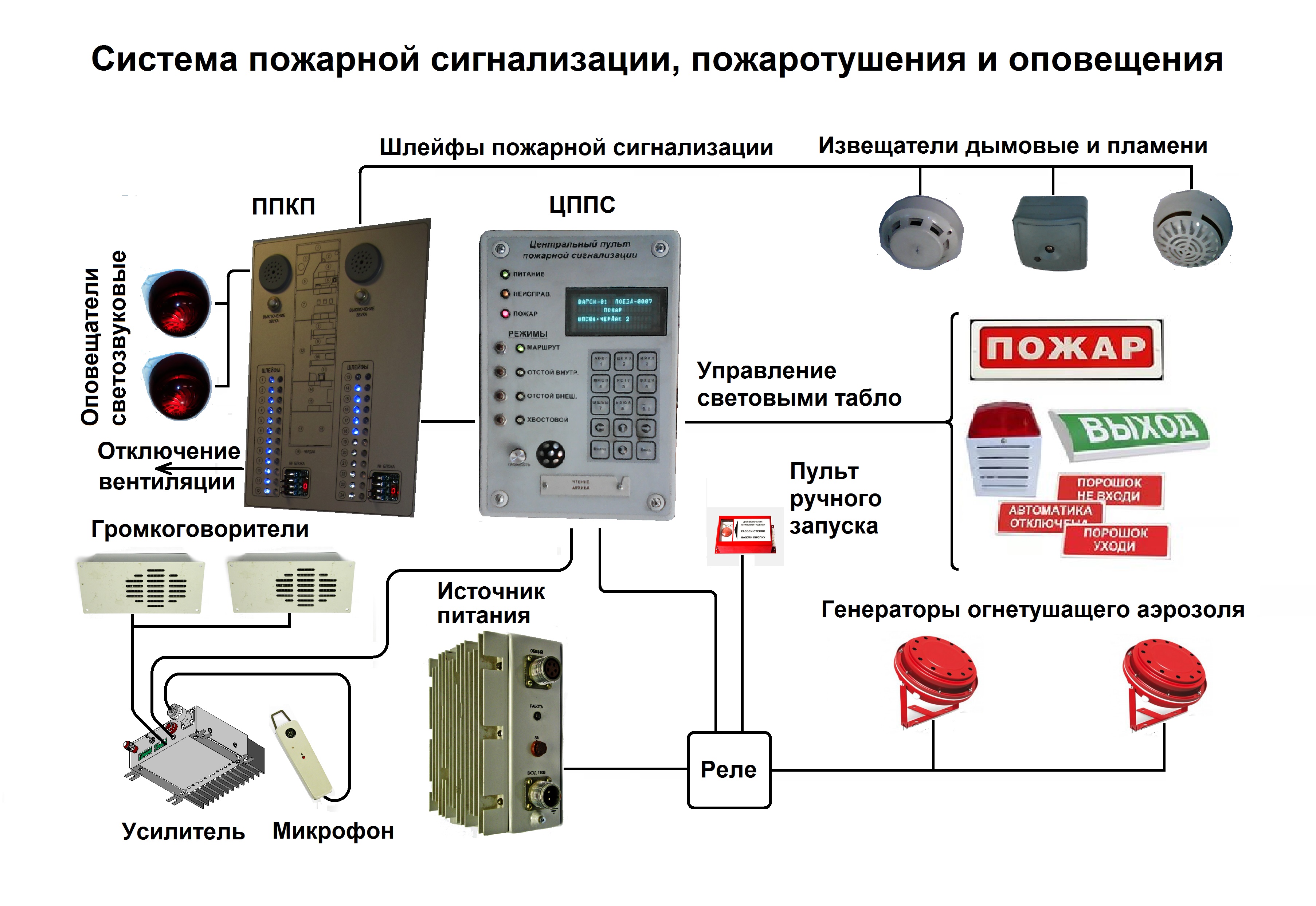

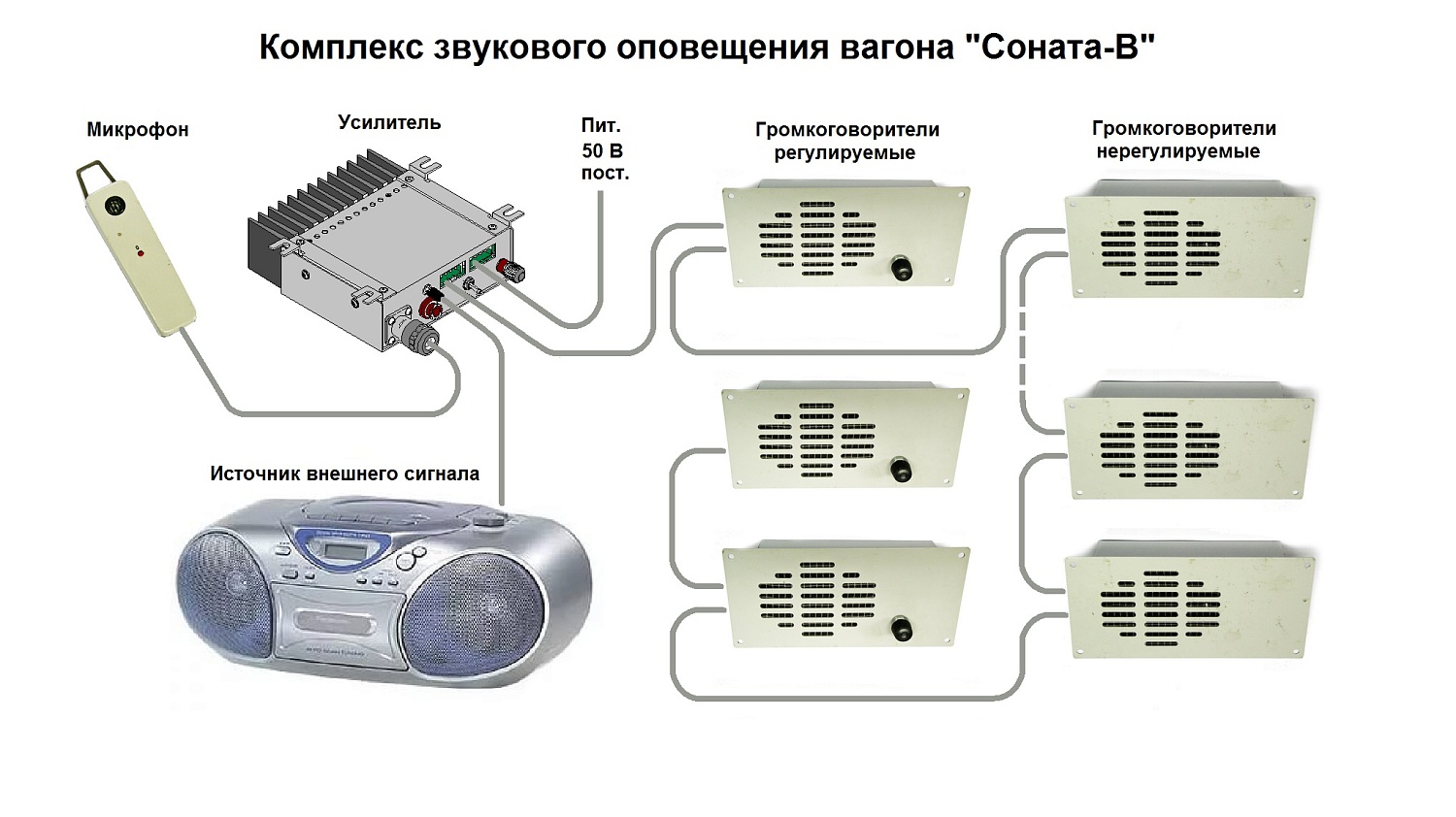

Электрооборудование вагонов

Комплект электрооборудования 9В75-01

Комплект электрооборудования 9В75-01 предназначен для обеспечения электроснабжения вагонов локомотивной тяги при питании потребителей постоянного тока напряжением 50В и 110В, включая заряд аккумуляторной батареи. Комплект состоит из 2-х блоков – «Блока преобразования» и «Пульта управления» и выпускается в разных модификациях в зависимости от состава потребителей.

В комплекте должен быть предусмотрен прием электроэнергии от следующих источников:

• подвагонный генератор ЭГВ.01.8У1 по ЕИАЦ528366.001ТУ;
• аккумуляторная батарея напряжением 50В и 1100В;
• внешний источник электроэнергии (~380/220)В и 50Гц  через вагонный трансформатор (ТСТВ-8/0,5-Н, ТСТВ-10/0.5-Н и ТСЗМ-10-ОЭМ5).

Приём электроэнергии от подвагонного генератора предусмотрен при частоте вращения от (700±80) до (2500±50) при частоте линейного напряжения 76÷310Гц.

Комплект обеспечивает заряд аккумуляторной батареи при питании блока преобразователя от трёхфазной сети или от подвагонного генератора в диапазоне:

• от 15±2А до 75±2А для батареи на 50В;
• от 7±2А до 34±2А для батарен на 110В.

В комплекте предусмотрено предупреждение о превышении температуры:

• охладителей силовых приборов не более плюс 73̊ С;
• воздуха в аккумуляторном ящике не более плюс 60̊ С.

Комплект обеспечивает защиту от превышения:

• напряжения подвагонного генератора ил внешнего источника более (83±3)В;
• температуры:

· охладителей силовых приборов не более плюс 95̊ С;
· воздуха в аккумуляторном ящике не более 95̊ С

• от поражения током при открывании крышки ящика;
• от пропадания одной из фаз.

В преобразователе предусмотрена сигнализация при снижении сопротивления изоляции в цепях 50В и 110В ниже 2,5 кОм±25   .

Электрическое сопротивление изоляции должно быть не менее (мОм):

• при нормальных климатических условиях по ГОСТ 15150 – 20,0;
• после испытаний на теплостойкость – 1,0;
• после испытаний на влагостойкость – 1,0.

Электрическая прочность изоляции блока преобразователя должна выдерживать без пробоя в течении 60с напряжение 1500 В частотой 50Гц в нормальных климатических условиях.

Группа механического исполнения комплекта М25 по ГОСТ 15150.

Комплект рассчитан для работы в климатических условиях «У» категории 1 для блока преобразователя и категории 3 для пульта управления, тип атмосферы 2 в соответствии с ГОСТ 15150. Степень защиты оболочек, согласно ГОСТ 14254, для блока преобразователя – IP65, для пульта управления -  IP20.

Показатели надежности:

• полный срок службы - 20 лет;
• средняя наработка на отказ – не менее 20000 часов;
• среднее время восстановления на объекте эксплуатации – не более 2,5час.
