Установки прожекторные железнодорожные (далее УПЖ) исполнений ИКМС.676711.009 и ИКМС.676711.009-01 устанавливаются на лобовой или торцевой части тягового железнодорожного подвижного состава за защитным стеклом и предназначенные для освещения железнодорожного пути и контактного провода в темное время суток.
Питание УПЖ осуществляется от сети постоянного тока номинальным напряжением 110 В.
Климатическое исполнение 2.1 по ГОСТ 15150, но с диапазоном рабочих температур от минус 55ºС до плюс 60ºС. Группа условий эксплуатации в части воздействия механических факторов внешней среды – М25 по ГОСТ 17516.1-90.

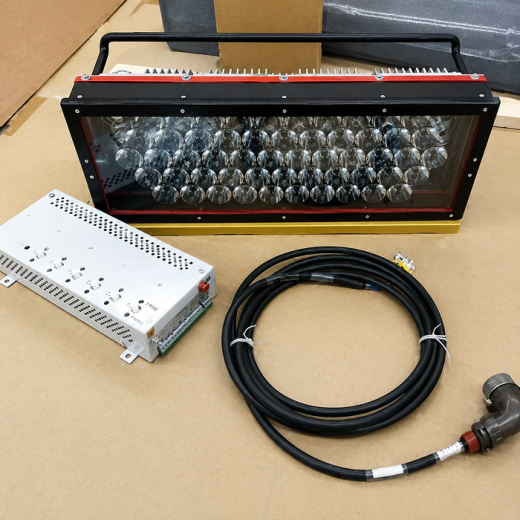

Поставка составных частей УПЖ – прожектора П-54/3/6 ИКМС.676514.001 или П-54/3/6-2 ИКМС.676514.002, блока управления прожектором (БУП-110В-Р) ИКМС, кабеля ИКМС.685614.011 и комплекта ЗИП ИКМС.305653 может осуществляться отдельно.
Состав УПЖ указан в таблице 1.
Таблица 1
| УПЖ | Прожектор | БУП | Кабель | Комплект ЗИП |
|---|---|---|---|---|
| УПЖ-1 ИКМС.676711.009 | П-54/3/6ИКМС.676514.001 |
БУП-110В-Р ИКМС.468361.165 |
ИКМС.685614.011 | ИКМС.305653.052 |
| УПЖ-2 ИКМС.676711.009-01 | П-54/3/6-2ИКМС.676514.002 |
Прожекторы имеют по шесть электрически не связанных между собой входов, питающихся от шести независимых источников стабилизированного тока (ИСТ), находящихся в блоке управления прожектором (БУП).
В прожекторах к каждому входу подключены три последовательно соединённых кластера по три последовательно соединённых светодиода, параллельно каждому кластеру подключён шунт, срабатывающий в случае отказа кластера и обеспечивающий работу оставшихся кластеров.
В БУП режим «ЯРКО» обеспечивается подачей напряжения +110 В на клемму «ЯРКО» или одновременно на клеммы «ЯРКО» и «ТУСКЛО», режим «ТУСКЛО» обеспечивается подачей напряжения +110 В только на клемму «ТУСКЛО».
В составе БУП находятся шесть рабочих ИСТ и один резервный ИСТ, автоматически подключаемый вместо отказавшего при отключении кнопкой отказавшего ИСТ. Индикаторы БУП указывают рабочее состояние ИСТ и подключение резервного ИСТ.
Построение УПЖ обеспечивает соответствие требованиям ГОСТ 12.2.056, ГОСТ Р 55434, ГОСТ 31666 при отказе двух ИСТ или трёх кластеров, что не требует немедленной замены отказавших узлов во время движения.
Значения осевой силы света в режимах «ЯРКО» и «ТУСКЛО» при положениях регулятора силы света на минимуме и максимуме должны соответствовать требованиям таблицы 2.
Таблица 2
| Положение регулятора силы света БУП | Осевая сила света, кд, в режимах | |
|---|---|---|
| ЯРКО | ТУСКЛО | |
| Максимум | (13,5…16)·10⁵ | (1,4…1,85)·10⁵ |
| Минимум | (9,2…11,2)·10⁵ | (0,99…1,33)·10⁵ |
Прожектор должен обеспечивать угол рассеяния светового луча по уровню 0,1 от осевой силы света в пределах от ± 3 до ± 4 град.
Потребляемая мощность УПЖ должна быть не более 150 Вт.
Полный угол поворота для настройки прожектора в горизонтальной плоскости должен быть не менее 10 град.
Полный угол поворота для настройки прожектора в вертикальной плоскости должен быть не менее 6 град.
Напряжение срабатывания защиты по питанию должно быть в пределах от 160 В до 190 В.
УПЖ должен выдерживать кратковременное напряжение величиной 600 В.
Габаритные размеры составных частей УПЖ:
П-54/3/6 380х185х421,5 мм
П-54/3/6-2 583х180х250 мм
БУП 322х162х73 мм
Масса составных частей, не более, кг:
- прожекторов П-54/3/6, П-54/3/6-2 -16
- БУП - 2,5
- кабеля - 1,5
Примечание. Масса кабеля указана для длины 7000 мм.
Класс защиты от поражения электрическим током:
- прожекторов П-54/3/6, П-54/3/6-2 - 0
- БУП - I
Электрическое сопротивление изоляции прожектора между выводами и корпусом, между корпусом и элементами крепления к кузову, а также между выводами питания и корпусом БУП, не менее, МОм:
- при нормальных климатических условиях - 20
- после воздействия максимальной
- температуры окружающей среды - 10
- после испытания на влагостойкость - 2
Средняя наработка на отказ УПЖ не менее 25 000 ч.
Средний срок службы УПЖ - 11 лет.
Среднее время восстановления:
при движении – переключение отказавшего ИСТ на резервный:
- не более 5 с (без учёта времени на обеспечение доступа к БУП)
в стационарных условиях:
- БУП – не более 5 мин
- прожектора – не более 20 мин.
