Модернизированный комплекс линии связи (КЛС-М)
1. Назначение изделия

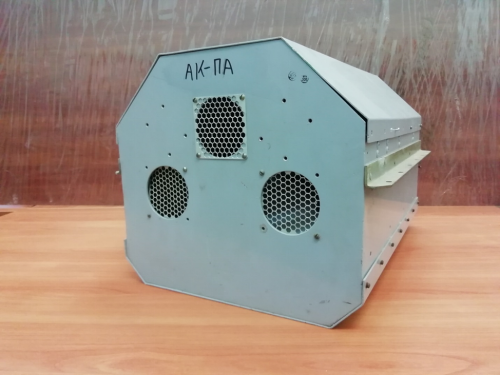

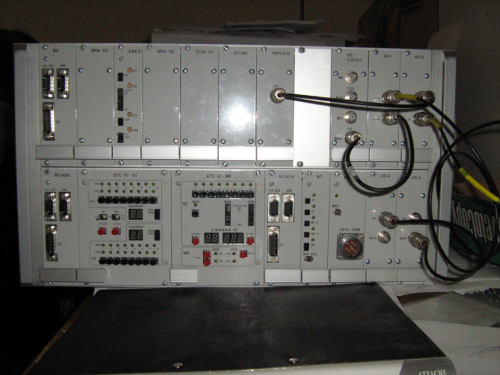

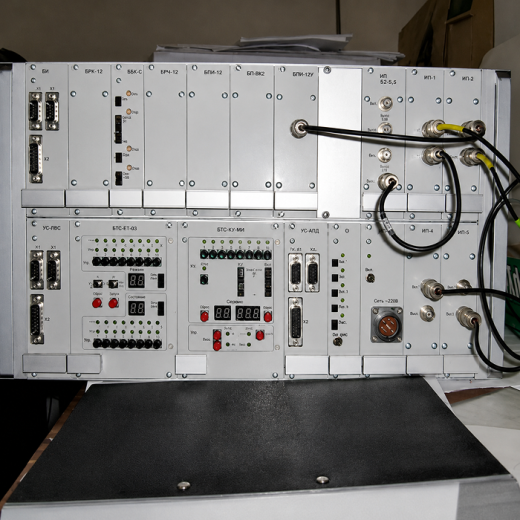

Модернизированный комплекс линии связи (КЛС-М) предназначен для осуществления в взаимного обмена информацией между аппаратурой обеспечивающего судна (АОС) и аппаратурой подводного аппарата (АПА) одновременно с подачей электропитания на аппаратуру дистанционного питания (АПА) и потребителям носителя аппаратуры (НА).
- Питание АОС осуществляется от сети переменного тока напряжением (220 ± 11) В, с частотой (50 ± 2) Гц.
- Питание АДП осуществляется от трехфазной сети переменного тока с заземленной нейтралью (380±19) В., частоты (50±2) Гц.
- Питание АПА осуществляется дистанционно с АДП постоянным стабилизированным напряжением (910 ±90)В. Максимальная мощность, выдаваемая в кабельную линию связи, не более 2 кВт.
2. Технические характеристики
2.1 КЛС-М осуществляет взаимный обмен информацией между
аппаратурой ПА и ОС по коаксиальной кабельной линии номинальной длиной 10 км, которая имеет волновое сопротивление 50 Ом и затухание 7 дБ на 1 км на частоте 1 МГц , электрическое сопротивление проводников постоянному току, пересчитанное на длину 1 км при температуре 20 ºС, не более:
- внутреннего – 5 Ом;
- внешнего – 6,5 Ом.
В случае, когда используется коаксиальная кабельная линия связи длиной менее 10 км, её необходимо дополнить до номинальной длины искусственными линиями (ИЛ-0,25-0,5 км, ИЛ-1 км, ИЛ-2 км и ИЛ-4 км), расположенными в АОС. Подключение ИЛ осуществляется внешними перемычками.
2.2 КЛС-М обеспечивает:
- передачу цифрового сигнала со скоростью 1024 кбит/с от каналообразующей аппаратуры ПА в АОС;
- передачу цифрового сигнала телесигнализации со скоростью 9600 кбит/с от каналообразующей аппаратуры ПА в АОС.
- обеспечивает передачу цифрового сигнала телеуправления со скоростью 9600 кбит/с от каналообразующей аппаратуры АОС в ПА.
- передачу цифрового сигнала со скоростью 1024 кбит/с от каналообразующей аппаратуры ПА в АОС;
- передачу цифрового сигнала телесигнализации со скоростью 9600 кбит/с от каналообразующей аппаратуры ПА в АОС.
- обеспечивает передачу цифрового сигнала телеуправления со скоростью 9600 кбит/с от каналообразующей аппаратуры АОС в ПА.
