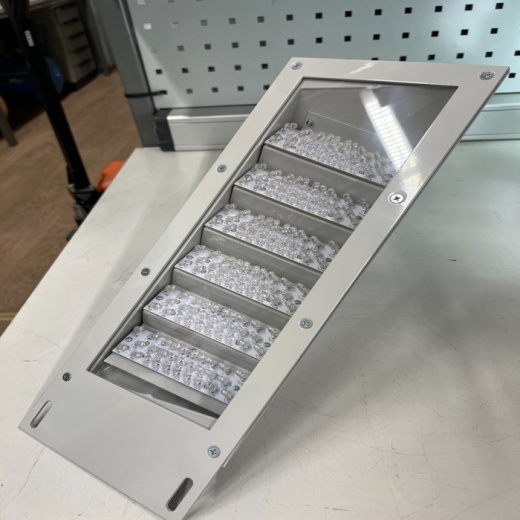

Светосигнальные приборы электропоезда ЭГ2Тв включают в себя сигнальные огни (далее СО) и буферные фонари (далее БФ), и предназначены для обозначения электропоезда. СО устанавливаются за лобовым стеклом в верхней части кабины, БФ снабжены защитными стёклами и встраиваются в лобовую часть кузова головного вагона.
Климатическое исполнение СО- У2.1, БФ- У1 по ГОСТ 15150, при этом:
- нижнее предельное рабочее значение температуры окружающей среды минус 50ºС;
- верхнее предельное рабочее значение температуры окружающей среды плюс 60ºС.
Стойкость к механическим воздействующим факторам по группе М25 ГОСТ 17516.1.
Поставка светосигнальных приборов осуществляется комплектами и отдельными изделиями.
Перечень светосигнальных приборов приведён в таблице 1.
Таблица 1.
| Светосигнальный прибор | Децимальный номер | Контакты разъёма питания | Цвета свечения | |
|---|---|---|---|---|
| +110 В | -110 В | |||
| СО левый | ИКМС.676644.018 | 3 | 4 | Красный |
| СО правый | ИКМС.676644.019 | 3 | 4 | Красный |
| БФ левый | ИКМС.676644.020 | 3 / 1 | 4 / 2 | Красный / Белый |
| БФ правый | ИКМС.676644.021 | 1 | 2 | Белый |
Контакты 5 и 6 разъёма питания БФ предназначены для обогрева защитного стекла от сети 220 В переменного тока.
Сила света светосигнальных приборов в горизонтальной плоскости не меньше значений, приведённых в таблице 2.
Таблица 2.
| Угол, град | Сила света, кд | ||
|---|---|---|---|
| Красный огонь СО | Красный огонь БФ | Белый огонь БФ | |
| 0 | 60 (45) | 48 (36) | 530 (395) |
| 5 | 58 (43,5) | 46 (34,5) | 500 (375) |
| 10 | 57 (43) | 43 (32) | 470 (352,5) |
| 15 | 56 (42) | 38 (28,5) | 420 (315) |
| 20 | 53 (40) | 34 (25,5) | 380 (285) |
| 25 | 50 (37,5) | 30 (22,5) | 300 (225) |
| 30 | 47 (35) | 25 (18,5) | 250 (187,5) |
| 35 | 44 (33) | 22 (16,5) | 180 (135) |
| 40 | 40 (30) | 17 (13) | 160 (120) |
| 45 | 36 (27) | 13 (10) | 140 (105) |
| 50 | 32 (25) | 8,5 (6,5) | 90 (67,5) |
Примечание. В скобках указаны значения силы света светосигнальных приборов при эксплуатации.
Потребляемая мощность светосигнальных приборов не более, Вт:
- СО – не более 20 Вт;
- БФ – не более 50 Вт.
Защита светосигнальных приборов от перенапряжений срабатывает при напряжении (185÷240) В.
Светосигнальные приборы имеют класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0.
Электрическое сопротивление изоляции светосигнальных приборов не менее, МОм:
- при нормальных климатических условиях - 20;
- после воздействия повышенной влажности - 2
Габаритные размеры светосигнальных приборов:
Масса СО дне более 2,4 кг, масса БФ не более 8,5 кг.
Средняя наработка на отказ не менее 20000 ч.
Средний срок службы не менее 11 лет.
Среднее время восстановления работоспособного состояния с учётом использования ЗИП:
- для СО не более 0,5 ч;
- для БФ не более 1 ч.
